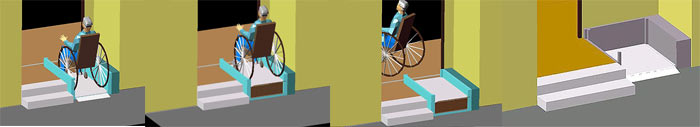

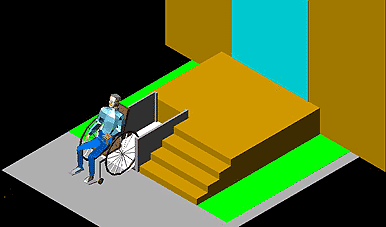

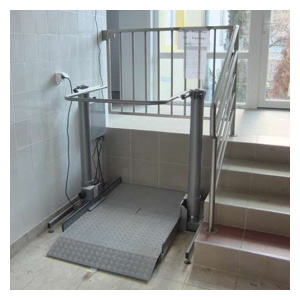

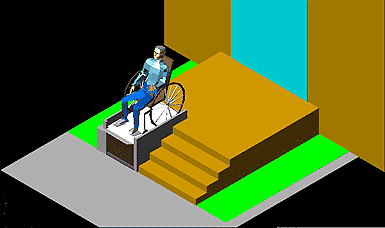

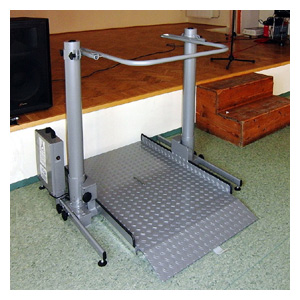

Az itt látható ábrák egy egyenes áthajtású
emelőlapot mutatnak. Az emelési magasság maximális értéke: 600 mm, ami kb.
4 lépcsőfok magasságának felel meg. Egy másik kivitel 300 mm-re emel
maximálisan, de köztes emelési magasságok is beállíthatok.
A szükséges alapterület kb. 1 x 1,5 méter. Pontos méretek a letölthető adatlapokon. Aknára nincs szükség, a lapra való felhajtásban egy lejtős felhajtólemez segít, ami áthidalja a 40 mm-es szerkezeti magasságot. Ez a lap emelkedés közben felcsukódik, megakadályozva a legördülést. |
|||||
![]() |
![]() |
|
|

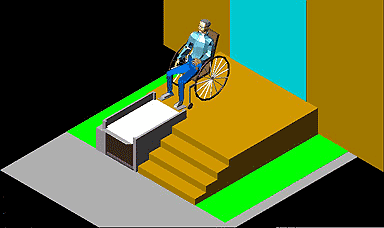

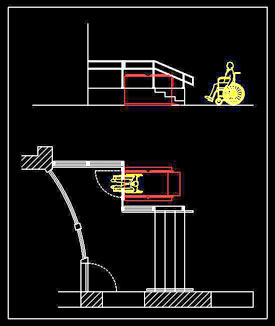

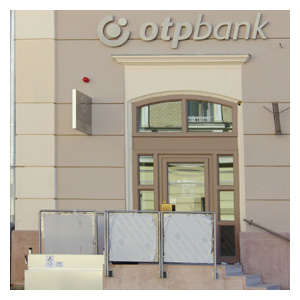

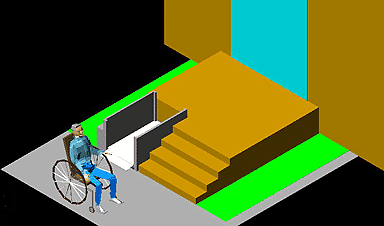

Egy
utcára nyíló üzlet
akadálymentesítésének elvi
lehetőségét látjuk az ábrákon. A
járda és a kiszolgálótér
között két lépcsőnyi
szintkülönbség van. Egy beugró
kialakításával a bejárati ajtó
befelé tolódott. A bejárat
szélessége megoszlik a lépcső és az
emelőlap között.
|

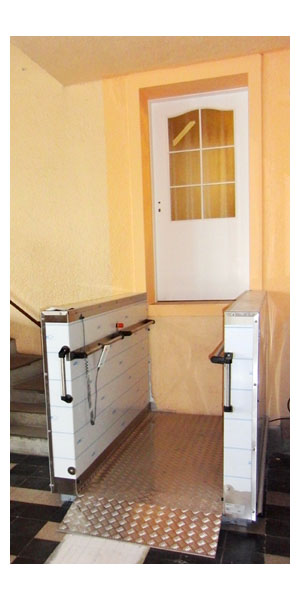

Az egyenes áthajtású emelőlap mellett létezik olyan
kialakítás is, amely lehetővé teszi a felhajtás irányára merőleges
lehajtást. Ennek nagyobb az alapterület igénye. Bizonyos esetekben
indokolt lehet ennek a változatnak a
beépítése.
|
![]() |
![]() |
|
![]() |
![]() |

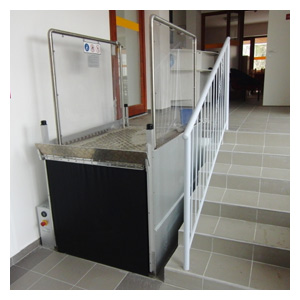

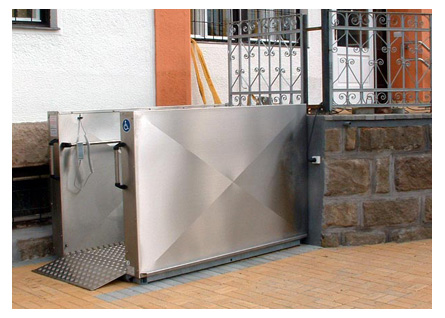

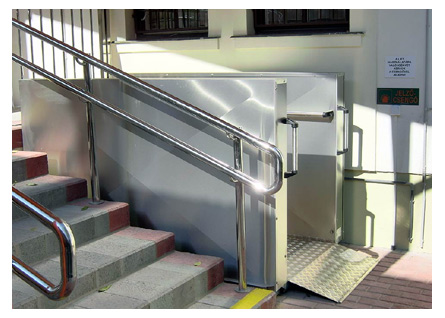

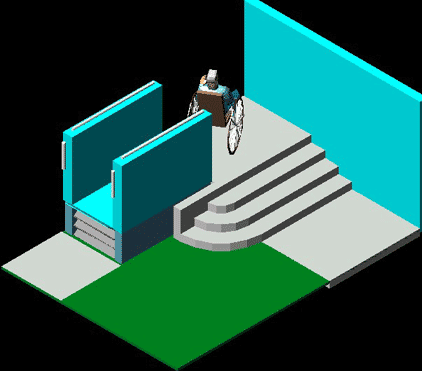

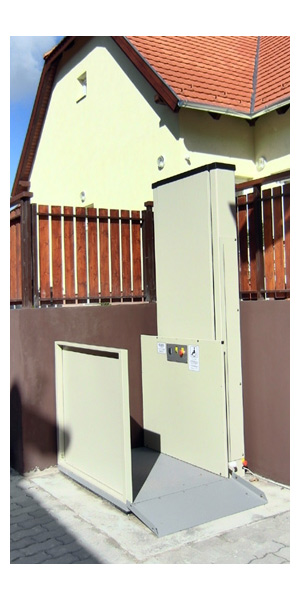

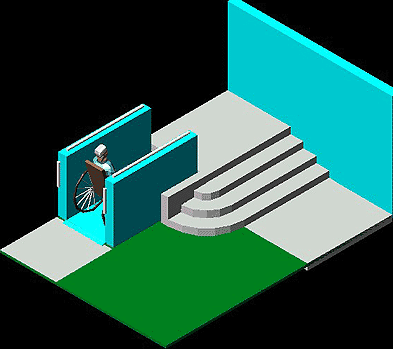

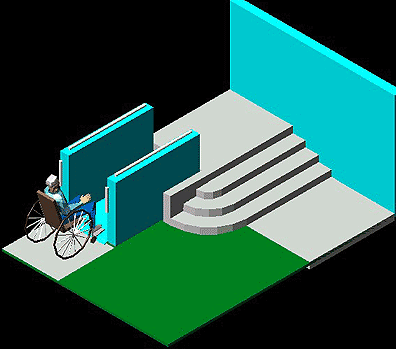

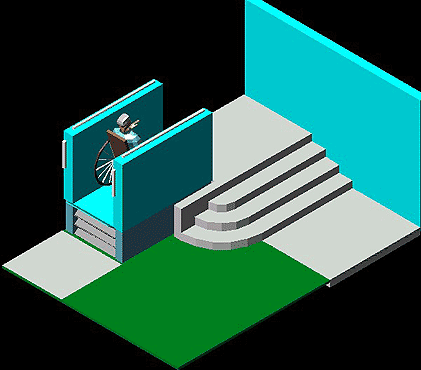

| Nagyobb magasságok
áthidalásánál a használó
biztonságérzetét növeli az oldalsó
korlát, vagy mint az ábrán is
látható, az oldalsó fal. Ez együtt emelkedik
az emelőlappal.
Számtalan kialakítási lehetőség van, mindig az adott feladatnak megfelelően kell választani. Akadálymentesítési feladatainak megoldásához keressen bennünket: |
www.medibog.humedibog@fibermail.hu |
|||

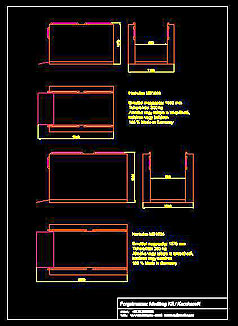

Letölthető adatlapok |
![]() |
